Come fornitore di estremità del tubo, una delle domande più frequenti che incontriamo riguarda la lunghezza massima di un tubo che un'estremità del tubo può supportare. Questa è una considerazione cruciale per varie applicazioni, dai macchinari industriali al giardinaggio domestico. In questo blog, approfondiremo i fattori che determinano questa lunghezza massima e forniremo alcune intuizioni pratiche per i nostri clienti.
Comprensione delle basi delle estremità del tubo e dei tubi

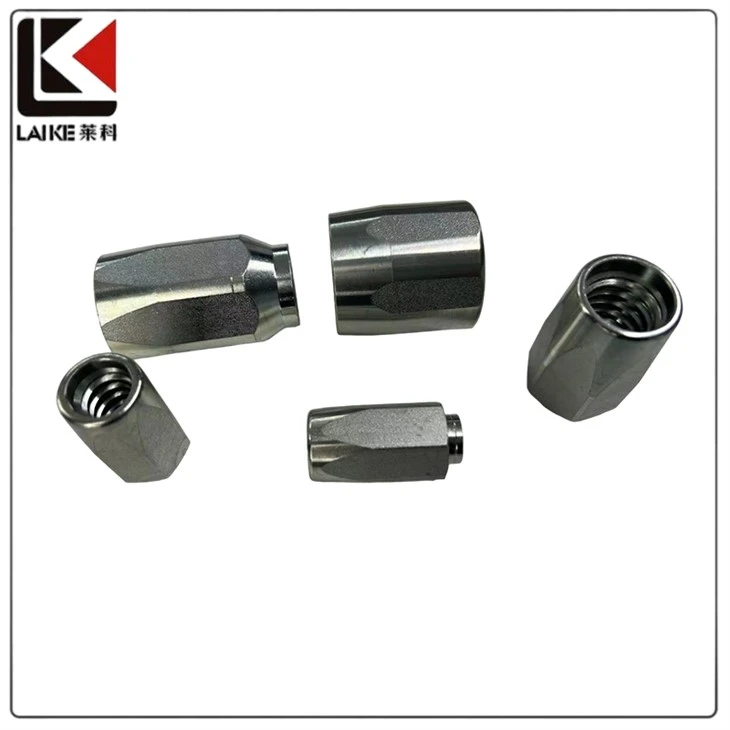

Prima di discutere la lunghezza massima del tubo, è importante comprendere il ruolo delle estremità del tubo. Le estremità del tubo sono i connettori che collegano il tubo a una sorgente fluida, come una pompa, una valvola o un altro componente. Sono disponibili in vari tipi, tra cui accessori per tubi idraulici,Cucciolo idraulico Barb, EAdattamento del tubo riutilizzabile. Ogni tipo ha il proprio design e le sue specifiche, che possono influire sulle prestazioni complessive dell'assemblaggio del tubo.
I tubi, d'altra parte, vengono utilizzati per trasportare fluidi, come acqua, petrolio o gas, da un punto all'altro. Sono disponibili in diversi materiali, dimensioni e valutazioni di pressione, a seconda dell'applicazione specifica. La lunghezza del tubo può anche variare in modo significativo, da pochi metri a diverse centinaia di piedi.
Fattori che influenzano la massima lunghezza del tubo
Diversi fattori entrano in gioco quando si determinano la lunghezza massima di un tubo che un'estremità del tubo può supportare. Questi fattori includono:
1. Caduta di pressione
Una delle considerazioni principali è la caduta di pressione lungo la lunghezza del tubo. Mentre il fluido scorre attraverso il tubo, incontra resistenza, che provoca una diminuzione della pressione. Più lungo è il tubo, maggiore è la caduta di pressione. Se la caduta di pressione è troppo significativa, può influire sulle prestazioni del sistema, portando a ridotte portate o persino guasti del sistema.
Per calcolare la caduta di pressione, è necessario considerare il diametro del tubo, la viscosità del fluido, la portata e la rugosità dell'interno del tubo. Ci sono varie formule e calcolatori online disponibili per aiutarti a determinare la caduta di pressione per una specifica combinazione di tubi e fluidi.
2. Materiale del tubo e costruzione
Il materiale e la costruzione del tubo possono anche influire sulla lunghezza massima. Materiali diversi hanno livelli diversi di flessibilità, durata e resistenza alla pressione e all'abrasione. Ad esempio, un tubo idraulico ad alta pressione in gomma sintetica può essere in grado di supportare una lunghezza più lunga rispetto a un tubo da giardino a bassa pressione in PVC.
La costruzione del tubo, come il numero di strati e il tipo di rinforzo, può anche influenzare la sua resistenza e flessibilità. Un tubo con più strati di rinforzo è generalmente più resistente e può resistere a pressioni più elevate, consentendo una lunghezza più lunga.
3. Design e compatibilità del tubo flessibile
La progettazione e la compatibilità dell'estremità del tubo sono fondamentali per garantire una connessione sicura e priva di perdite. L'estremità del tubo deve essere in grado di resistere alla pressione e alla portata del fluido senza perde o distacco dal tubo. Dovrebbe anche essere compatibile con il materiale e le dimensioni del tubo per garantire una vestibilità adeguata.
Alcune estremità dei tubi sono progettate per applicazioni specifiche o tipi di tubi flessibili, quindi è importante scegliere quello giusto per le tue esigenze. Ad esempio, un'estremità del tubo idraulico può avere un metodo di progettazione e collegamento diverso rispetto a un'estremità del tubo da giardino.
4. Proprietà fluide
Le proprietà del fluido trasportate, come la sua viscosità, densità e temperatura, possono anche influire sulla massima lunghezza del tubo. I fluidi viscosi, come il petrolio, richiedono più energia per fluire attraverso il tubo, il che può aumentare la caduta di pressione. I fluidi ad alta temperatura possono anche far espandere o degradare il materiale del tubo, riducendo la sua resistenza e flessibilità.
Calcolo della lunghezza massima del tubo
Per determinare la lunghezza massima di un tubo che un'estremità del tubo può supportare, è necessario considerare tutti i fattori sopra menzionati. Ecco un processo generale passo-passo:
- Determinare i requisiti di sistema:Identificare il tipo di fluido, la portata, la pressione e i requisiti di temperatura del sistema.
- Seleziona la fine del tubo e del tubo del tubo appropriato:Scegli una fine del tubo e del tubo che sono compatibili con i requisiti di fluido e sistema. Considera il materiale, le dimensioni, la pressione e la costruzione della fine del tubo e del tubo.
- Calcola la caduta di pressione:Utilizzare una calcolatrice o una formula per caduta di pressione per determinare la caduta di pressione lungo la lunghezza del tubo. Assicurati di tenere conto del diametro del tubo, della viscosità del fluido, della portata e della rugosità dell'interno del tubo.
- Controlla le specifiche di fine del tubo:Rivedere le specifiche della fine del tubo per garantire che possa resistere alla pressione e alla portata del fluido. Assicurati di controllare la massima pressione di lavoro e la lunghezza del tubo consigliato.
- Considera i fattori di sicurezza:È sempre una buona idea includere un fattore di sicurezza durante il calcolo della lunghezza massima del tubo. Ciò contribuirà a garantire che il sistema funzioni in modo sicuro e affidabile in condizioni normali e anormali.
Considerazioni pratiche
Oltre ai fattori tecnici, ci sono anche alcune considerazioni pratiche nella scelta della lunghezza del tubo. Questi includono:
1. Installazione e gestione
Un tubo più lungo può essere più difficile da installare e gestire, specialmente in spazi stretti o aree con ostacoli. Assicurati di considerare lo spazio disponibile e la facilità di installazione quando si sceglie la lunghezza del tubo.
2. Costo
Il costo della fine del tubo e del tubo può anche aumentare con la lunghezza. I tubi più lunghi possono richiedere più materiale e manodopera per la produzione, il che può comportare un costo più elevato. Assicurati di confrontare il costo delle diverse lunghezze dei tubi e scegli quello che fornisce il miglior valore per le tue esigenze.
3. Manutenzione e sostituzione
Un tubo più lungo può richiedere una maggiore manutenzione e sostituzione nel tempo. L'aumentata lunghezza può rendere più difficile ispezionare e pulire il tubo e può anche essere più soggetto a danni e usura. Assicurati di considerare i requisiti di manutenzione e la durata prevista del tubo quando si sceglie la lunghezza.
Conclusione
Determinare la lunghezza massima di un tubo che un'estremità del tubo può supportare è un processo complesso che richiede un'attenta considerazione di diversi fattori. Comprendendo la caduta di pressione, il materiale del tubo e la costruzione, la progettazione e la compatibilità del tubo flessibile e le proprietà dei fluidi, è possibile prendere una decisione informata e scegliere la fine del tubo e del tubo giusto per la tua applicazione.
Nella nostra azienda offriamo una vasta gamma diAccessori per tubi idraulici,Cucciolo idraulico Barb, EAdattamento del tubo riutilizzabilePer soddisfare le tue esigenze specifiche. Il nostro team di esperti è sempre disponibile per fornire supporto tecnico e aiutarti a scegliere i prodotti giusti per la tua applicazione.
In caso di domande o di ulteriori informazioni, non esitare a contattarci. Non vediamo l'ora di lavorare con te e aiutarti a trovare la soluzione perfetta per il tuo progetto.
Riferimenti
- Paper della gru 410, flusso di fluidi attraverso valvole, raccordi e tubo
- ISO 11296-1: 2019, potenza del fluido idraulico - tubi, gruppi di tubi flessibili - Specifica per gruppi di tubo di tipo SAE 100R1AT
- Parker Hannifin Corporation, Guida alla selezione del tubo flessibile
